云南铜业股份有限公司余热发电系统

                 应用量子管通环使用报告

        云南铜业股份有限公司于2006年9月新投运一台容量为10086 kW的汽轮发电机组，汽轮机由德国KKK公司生产，为抽凝式饱和蒸汽机组。发电机组的循环冷却水系统直接采用了量子管通环进行处理，取代了传统的化学法处理技术。
        1、冷却系统设备简况：
        循环水泵房的功能主要为冷凝器及气轮发电机本体设备提供冷却水。
        冷却塔及冷却水池：
        冷却水池容积：1000m3
        循环流量：3600m3 /h
        冷却塔：L85型风机逆流式冷却塔
        冷却的设备：
        （1） 凝汽器：
        型号：N-650-1
        冷却面积：650平方米
        水流道 ：2流道1流程
       （2） 中压汽轮机油冷却器、低压汽轮机油冷却器
       （3） 发电机空气冷却器
       （4） 在线分析仪表冷却器。
         2、安装：
        量子管通环的安装很便捷，环分两半，卡在选择好的管路上，用螺丝紧固即可.

         3、使用效果：
         循环冷却水系统于2006年7月16日投入运行，已有十七个月，中途因全公司系统停产检修及蒸汽量不稳定等原因共计停产约四个月，满负荷生产约十三个月。目前直观效果是：
       （1） 冷却塔及冷却水池非常洁净，塔内填料无任何堵塞现象，水池壁及周围无任何菌泥等附着物，水池内的通道铁围栏在经历了一年多水淋并与空气接触的状况下基本无锈蚀现象，这是非常直观的效果。

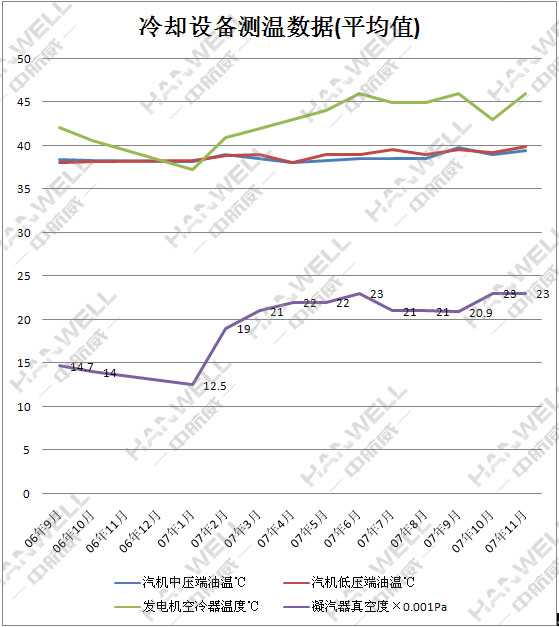

        （2） 设备冷却效果正常，汽轮机油温、发电机空冷器温度均在控制范围内，以下是对冷却设备的监测数据：

       （3） 运行中对循环冷却水的监测：
         循环水在冷却塔的冷却过程中主要有三方面的损失：一是蒸发损失；二是风吹损失；第三部风是排污损失。蒸发损失的水分不会从系统中带走盐分，而风吹和排污的水会带走水中的盐分。当循环冷却系统在某种水工况下达到盐平衡时，循环水中某种既不沉淀也不挥发的某种物质的浓度比之补充水中同一种物质浓度的增长倍数，即浓缩倍数。在实际循环水水质控制中，常常以测定循环水和补充水的氯离子含量或电导率来确定循环水的浓缩倍数，选择氯离子作控制项目是因为氯离子即使在高浓度倍数下也不会发生沉积，依然保持其溶解状态。

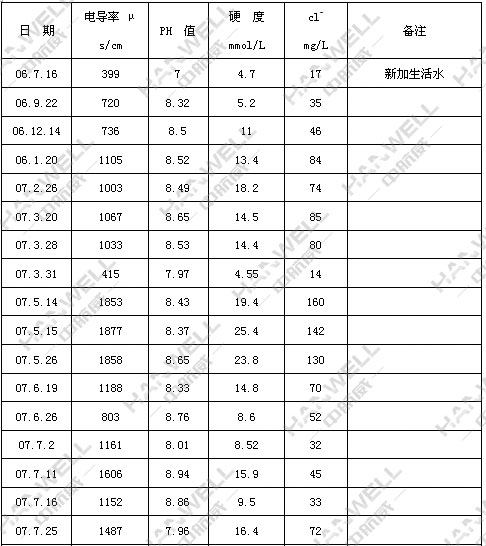

        我们一直对水质进行跟踪监测，及时了解循环冷却水的浓缩状况及规律，科学地有目的地指导排污，确保设备安全运行。

         从上表的数据可看出，循环冷却水的浓缩倍数以cl-含量计，平均为：4.15，最大为：9.41。pH值较稳定，没发生酸化现象。
       （4） 油冷器拆检：
         2007年12月18日借公司系统停产检修的机会，对有冷却器进行了拆开检查工作，看到水侧有约0.1～0.5mm的附着层，色黑、质地脆、有一定硬度，经取样试验可判断有碳酸盐成分，有少量黑色沉淀物及灰尘。
        由于冷却塔位置处于公司矿仓和交通道口处，尘埃较大，机械过滤器对粒度较小杂质的过滤效果不佳。
