腐蚀产物(铁铜的氧化物)

    当水垢中铁和铜的氧化物含量超过50%时，尽管其中还有钙镁等碱土金属氧化物和碳酸酐、磷酸酐等成垢物质，也将其作为腐蚀产物看待。
　　事实上，在腐蚀坑中采集的附着物是以设备腐蚀产物为主；在一般受热面上采集的试样，则兼有设备腐蚀产生的和外来沉积的两部分。

1、基本性状

    腐蚀产物可产生于任何受热面和传热表面，但是，在介质温度较低的设备上它仅作为垢中夹杂物存在。随着介质温度升高，设备腐蚀加重，腐蚀产物在垢中含量显著增加。在高参数锅炉的受热面上，附着物以腐蚀产物为主。图2-2中自右向左，锅炉压力分别为低压、中压、高压和超高压，宏观可以看出其中腐蚀产物的变化。

　　腐蚀产物以黑褐色为主，当水中含有丰富的氧时多呈红色；在一般的锅炉和热交换器中氧的供应不足，多呈黑色。如果腐蚀产物中含铜较多，铜可由于电化学作用而以金属形态存在，腐蚀产物呈紫红色，并能看到金属光泽。如果是在腐蚀坑中采集得到，附着物层常呈贝状，边缘薄而中间厚。

2、组成

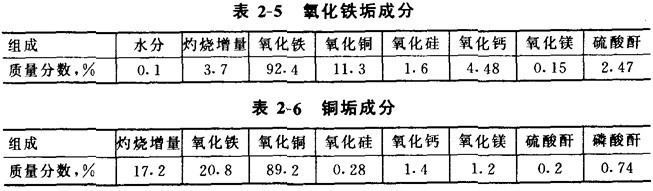

    腐蚀产物与系统、设备的材质有关，常见的成分是铁、铜的氧化，物(铜含量高时可游离存在)和其他Ca²⁺、Mg²⁺盐类。表2-5是以铁的氧化物为主的垢；表2-6则以铜为主。

3、鉴别特征

    铁铜垢的外观与钙镁垢明显不同，容易鉴别。由颜色偏红或偏黑可以得知是以高价铁为主还是以低价铁为主。如果见到有紫红色金属光泽，则其含铜量可达50%以上。　　

    水垢灼烧时质量减少，铁铜垢灼烧时质量则常增加。这是灼烧时垢中铜氧化为氧化铜，氧化亚铁氧化为氧化铁，另外磁性氧化铁可看作氧化铁与氧化亚铁的复合物，它在灼烧时质量也有所增加。

    铜氧化为氧化铜时质量增加25.14%；氧化亚铜氧化为氧化铜时质量增加11.18%；氧化亚铁氧化为氧化铁时质量增加11.15%；磁性氧化铁氧化为氧化铁时质量增加3.44%。在粗略地探求垢中铁铜的存在形式时，可由其含量与灼烧增量按上述关系推知。

　　铁铜的腐蚀产物较硅酸盐垢和硫酸盐垢易溶，但是比碳酸盐垢和磷酸盐垢难溶得多，它甚至难溶于常温的浓盐酸中。加热到接近沸腾温度时，它可溶于20%以上的盐酸中，但是需时较长。在盐酸中加入少量硝酸并加热可使之溶解，这是由于在溶解过程中，亚铁离子和亚铜离子被氧化为高价，破坏了溶解平衡之故。
　　铁铜垢溶解后的溶液带有一定颜色。如果以铁为主时，溶液呈淡黄色；如果以铜为主时，溶液呈淡绿色。
　　用氨水中和铁铜垢的酸溶液可辅助鉴别。铁在中和至pH≥6时，可产生棕红色絮状氢氧化铁沉淀；pH值再高，铜可产生浅蓝色氢氧化铜沉淀；如果含铜量较高，在过量的氨水中可产生深蓝色的铜氨络离子。
